Jeg er født i 1955, men har laget QRM på båndene siden 1993. Bosatt midt i Porsgrunn sentrum i en boligblokk. Heldigvis er det et stort flatt tak på den 4 etasjer høye bygningen og jeg har derfor fin mulighet til å sette opp noen antenner. Det er litt støy fra jernbanen som er ganske nær hvor toget produserer støy kvart på og kvart over hver hele time, men allikevel bra takeoff som det heter på nynorsk :)

Antennen jeg nå har oppe går dårligst ut på 80 meter, men greit på andre bånd. Jeg kjører mest FT8 på alle bånd og det funker fint. Antennen, Icom Folded Dipole AH-710 har under 1:2 i SWR på alle bånd fra 160 meter og til og med 4 meter utrolig nok, men den er begrenset til 150 W. Planen er derfor å bytte den ut med en W3DZZ Plus 5 som gjør at jeg kan bruke større effekt (1Kw), jeg har denne liggende ny og ubrukt.

Forhold på lufta - HF - VHF Propagation

Siste QSO'r - Latest QSO's

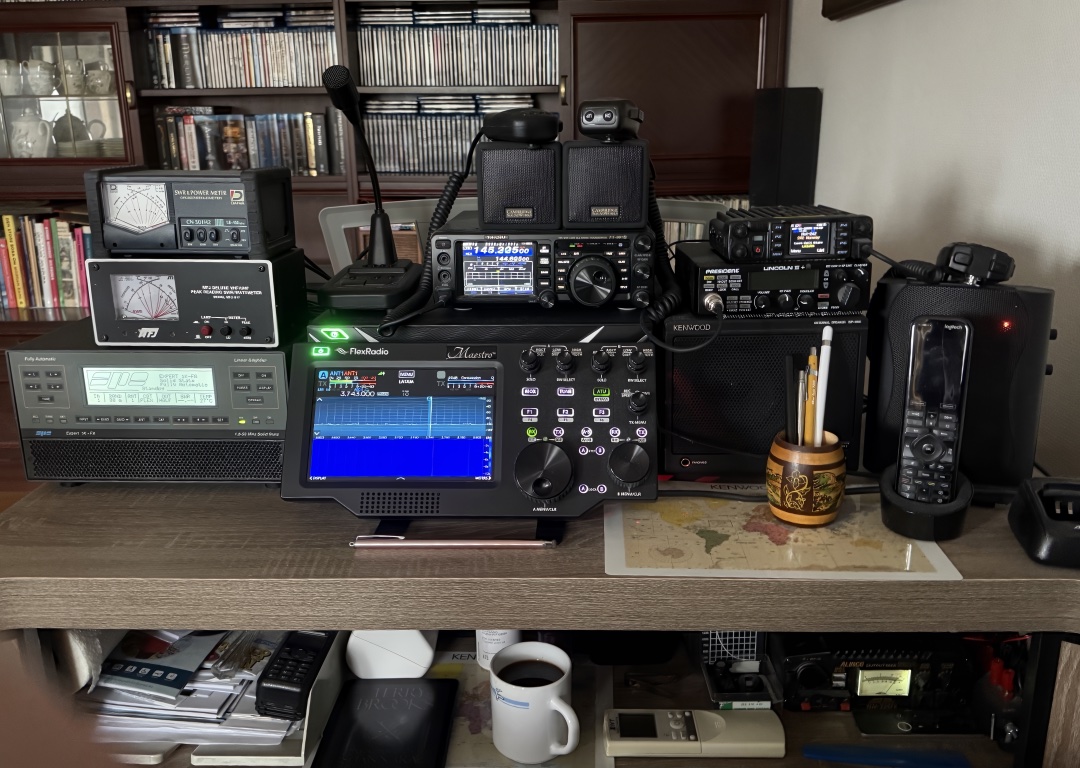

Flex-6400 og SPE Expert 1K-FA

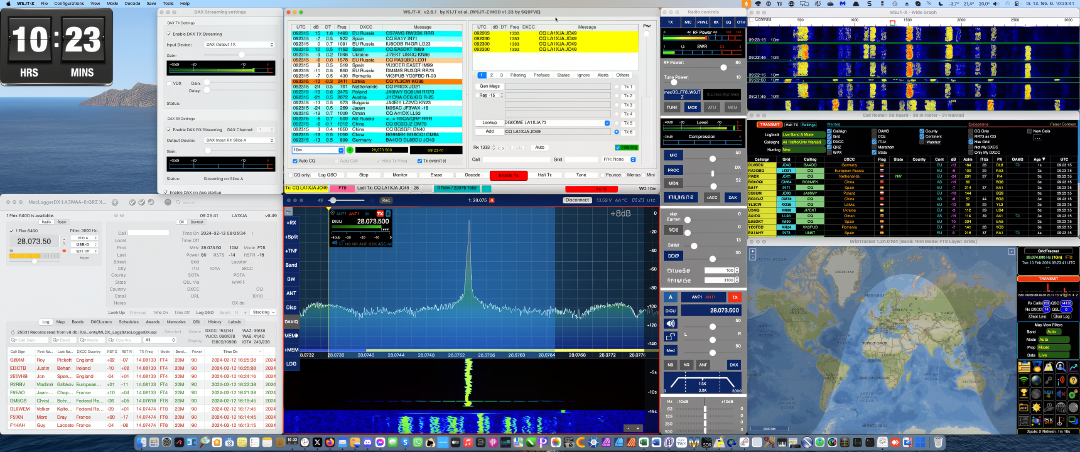

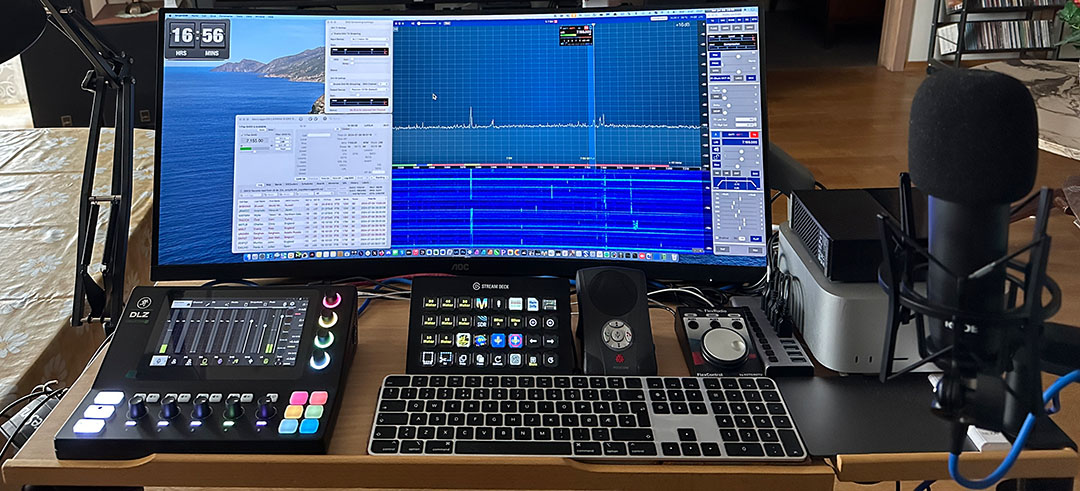

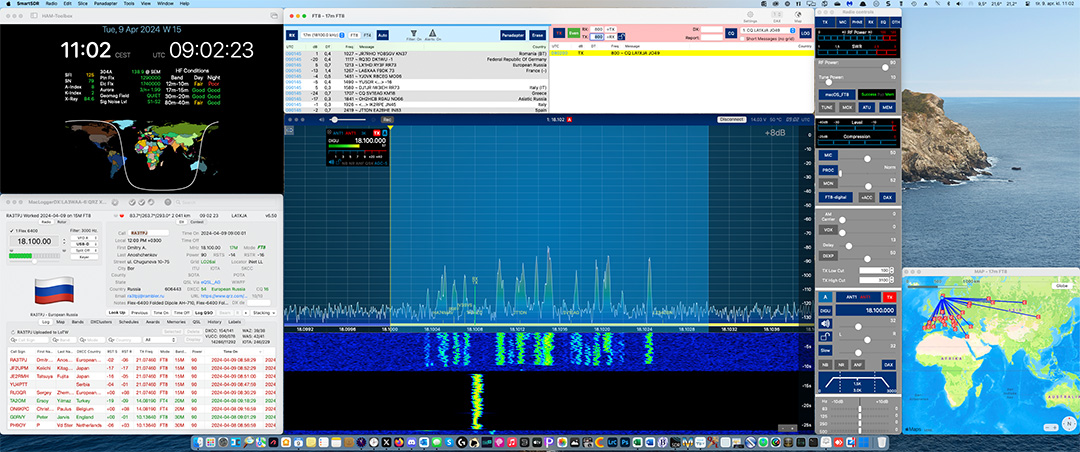

Da var Kenwood TS-990s historie og et Expert 1K-FA v3 PA-Trinn på plass i shacken skal brukes primært for min nye Flexradio Flex-6400 ATU som er ankommet, satt opp og testet på phone og FT8. Den fungerer glimrende med smartSDR for Mac. Det blir spennende og morsomt og finne ut av alle fasilitetene, har allerede gjort en god del da jeg kjente til programmet fra før. Bildene viser radiobenken og skjermbilde av Ham-skrivebordet mitt på Mac Studio M2 Max, SmartSDR og MacloggerDX samt endel småprogrammer alle for Mac.

Jeg er så langt svært fornøyd. Flex-6400 er rett og slett utrolig bra. Jeg hadde tidligere en SunSDR2 Pro og den var også bra, med god programvare for Windows og Mac. Men min erfaring så langt, går helt klart i favør av Flex-6400 og smartSDR programvare, også for Mac og Windows. Lett å bruke og særdeles gode og steile filtre, alt i alt en knallbra radio. Jeg har også alltid ønsket meg et skikkelig transistorert PA trinn med autotuner og innebygget power :)

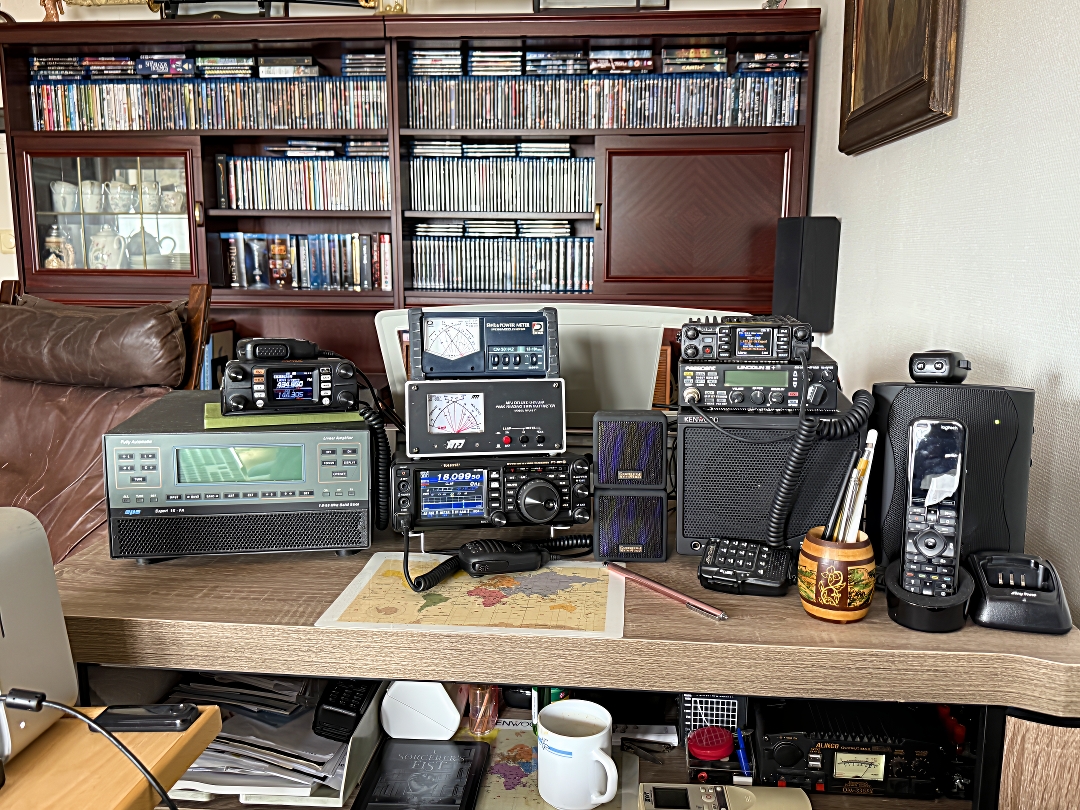

Yaesu FT-991a

Yaesu FT-991a har supplert radioseksjonen. Skal foruten å  være reserve HF rigg mest brukes på Fusion/FM på- 2m/70cm. Har 2 stk Hotspot for 2m fusion og 1 Hotspot for 70cm DMR. For DMR bruker jeg Anytone AT-D578UV Plus.

Kenwood TS-990s

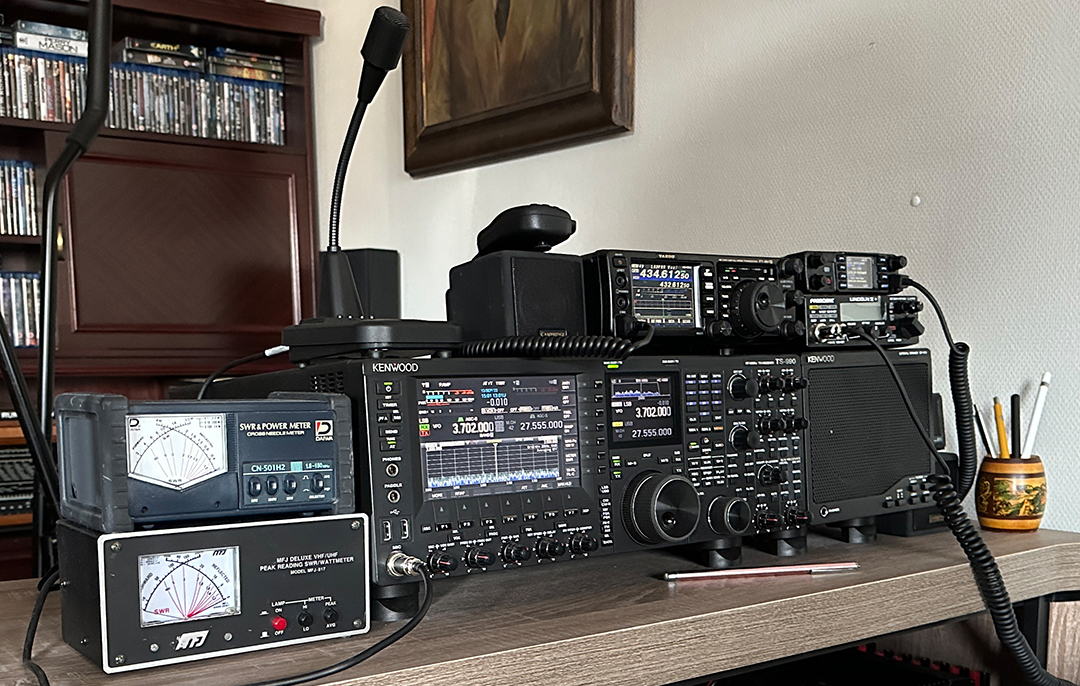

Så er jeg atter tilbake med Kenwood. Fikk byttet til meg en Kenwood TS-990s og det et første gang jeg har en toppmodell i hus. Måtte tilbake til WSJT-X - GridTracker - Fldigi (macOS). Etter å ha brukt den en stund er jeg blitt kjent med de fleste fasiliteter og dette er den beste transceiveren jeg har hatt til nå.

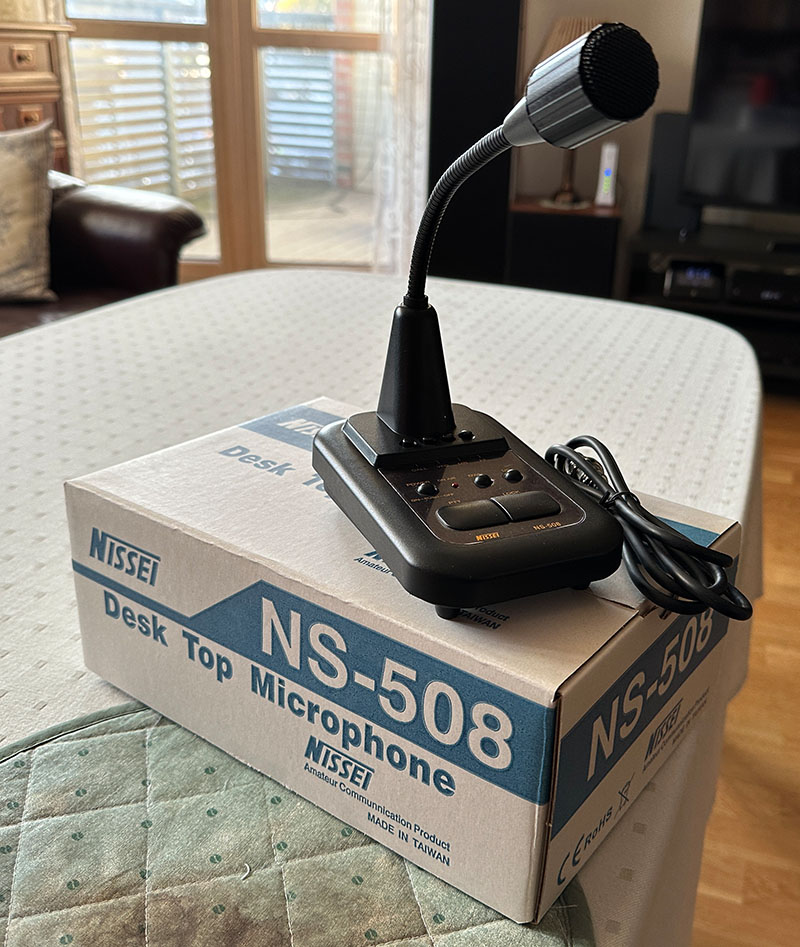

Nissei NS-508 kondensator mikrofon

Ny rigg krever ny mikrofon, Jeg gikk til anskaffelse av en Nissei NS-508 mikrofon. Ikke så kjent merke her til lands, men etter et søk på nettet fant jeg ut at den hadde fått fin omtale på eham. Etter testing på båndene så fikk jeg god respons på denne da jeg tok den i bruk. Mikrofonen er passende for Yaesu, Icom og Kenwood, en må kjøpe rett kabel i tillegg, Mikrofonen er drevet av 2 stk AA batterier. Det er push to talk og låseknapp, samt opp og ned knapper, samt 4 stk ektra knapper for bruk mot Kenwood transceivere. Kan anbefales :)

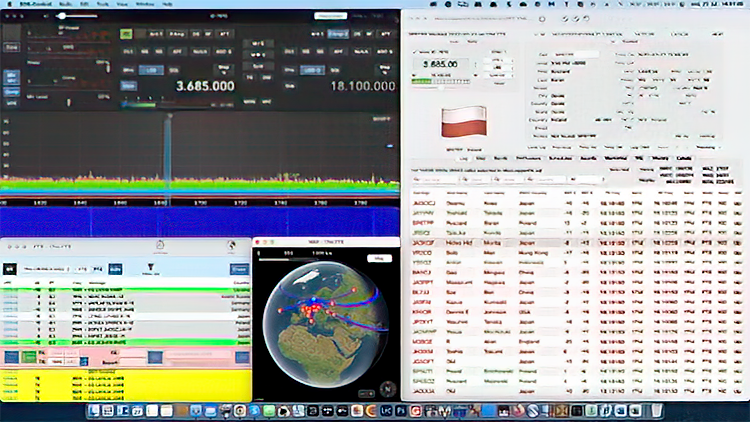

SDR-Control og Icom IC-7610

Icom IC-7610 har innebygget nettverksserver. Dette gjør at programmer som SDR-Control kan styre riggen via nettverket. SDR-Control er et nyttig program som har det meste innebygget. FT8, RTTY, Logg,  Cluster, PSK, HF-Fax, CW Decoder, Call Lookup, PSK Reporter samt Rig kontroll og Vannfall. Den jobber også bra med MacLoggerDX som er min favorittlogg på MAC.  Jeg er veldig fornøyd med programmet som stadig blir oppdatert og forbedret. Fordelen er at forbindelsen tl IC-7610 er via nettverk og dette fører til få eller ingen HF-innslags problemer.

SDR-Control er også laget for å fjernstyre radioen og finnes til MAC og iPad.

Manualer og koplingsguider til D104 og 444D

Mange strever litt med å finne de rette koplingene til litt eldre mikrofoner de kanskje har kjøpt brukt og mangler dokumentasjon til. Derfor har jeg lagt ut innscannede manualer og skjemaer på Astatic Silver Eagle D104SE, D104SE koplingsguide og D104SE skjemaer. Du finner også SHURE 444D data ark og SHURE 444D koplingsguide. Håper dette kan være til hjelp.

Ny Rigg

10.06.2019 Oppdatert 01.06.2021

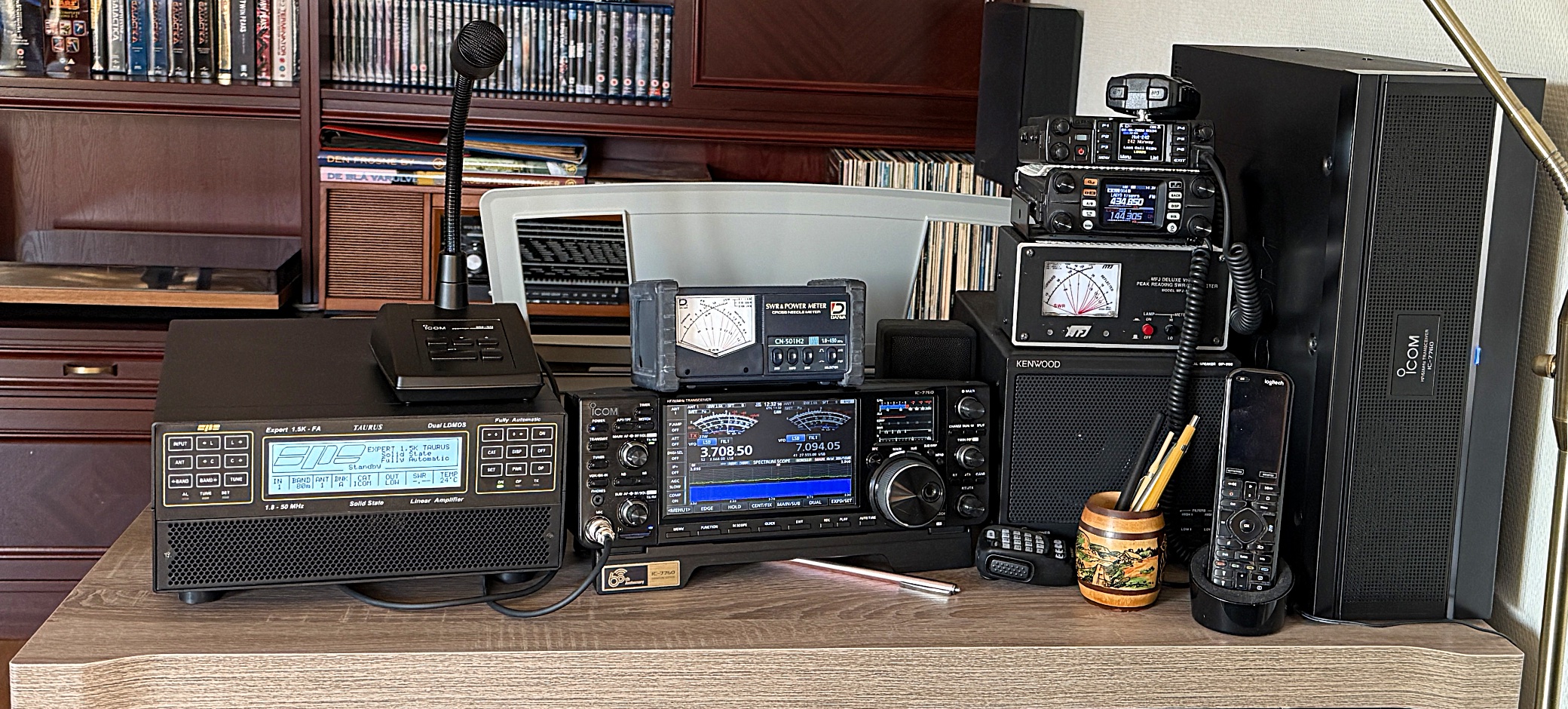

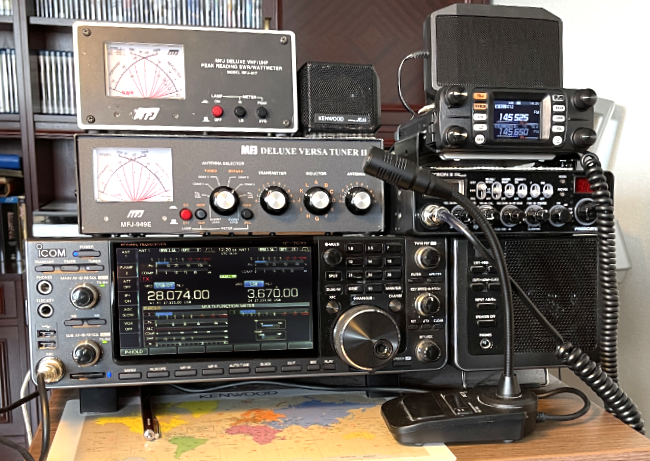

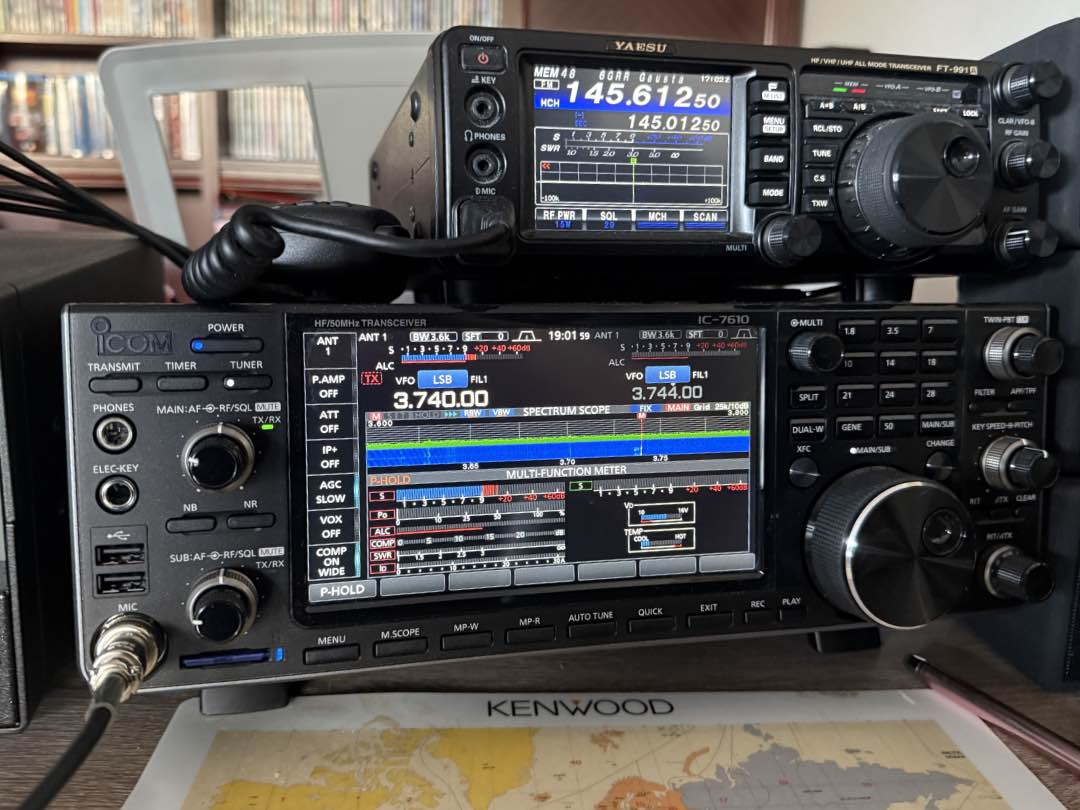

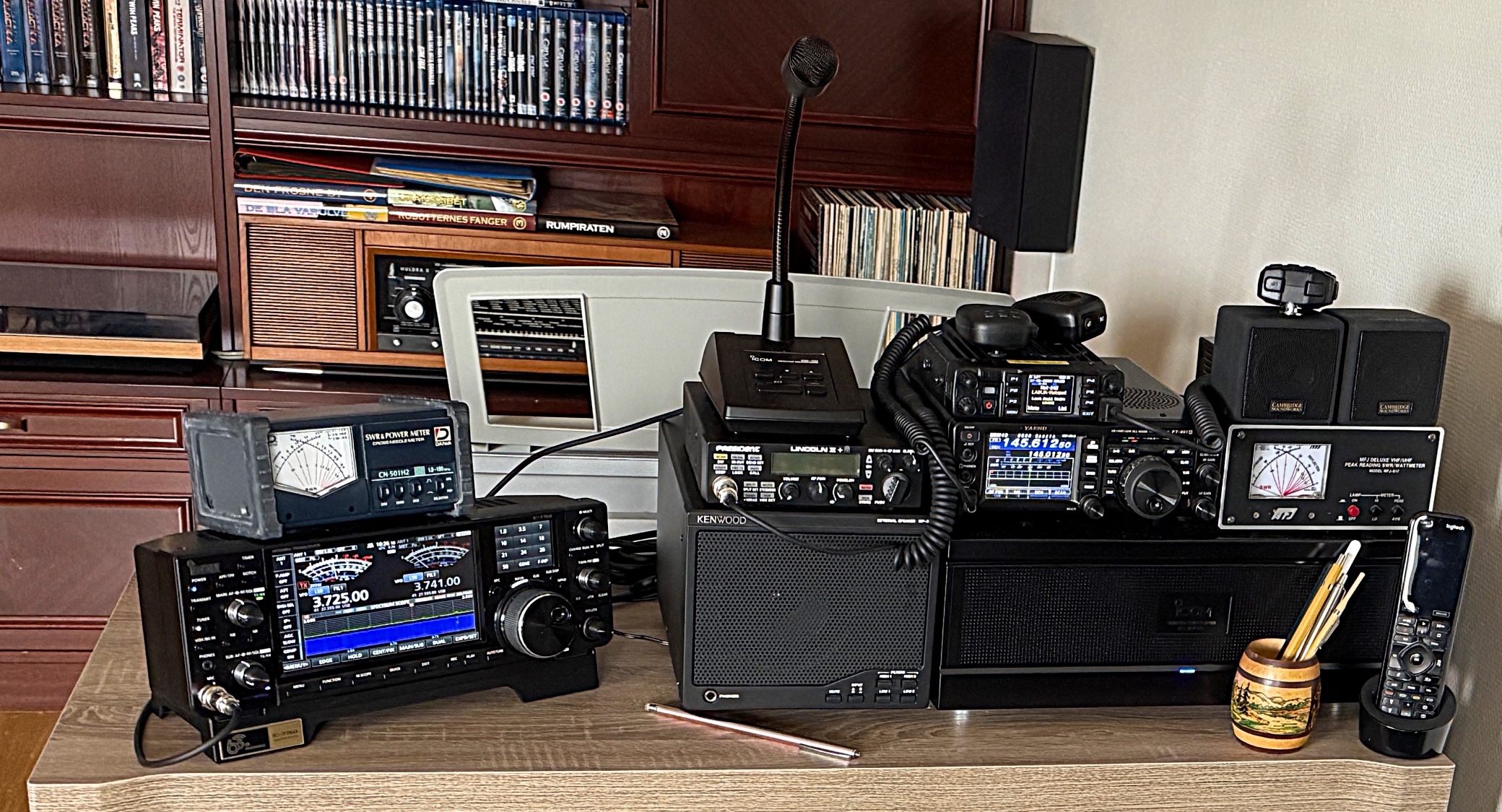

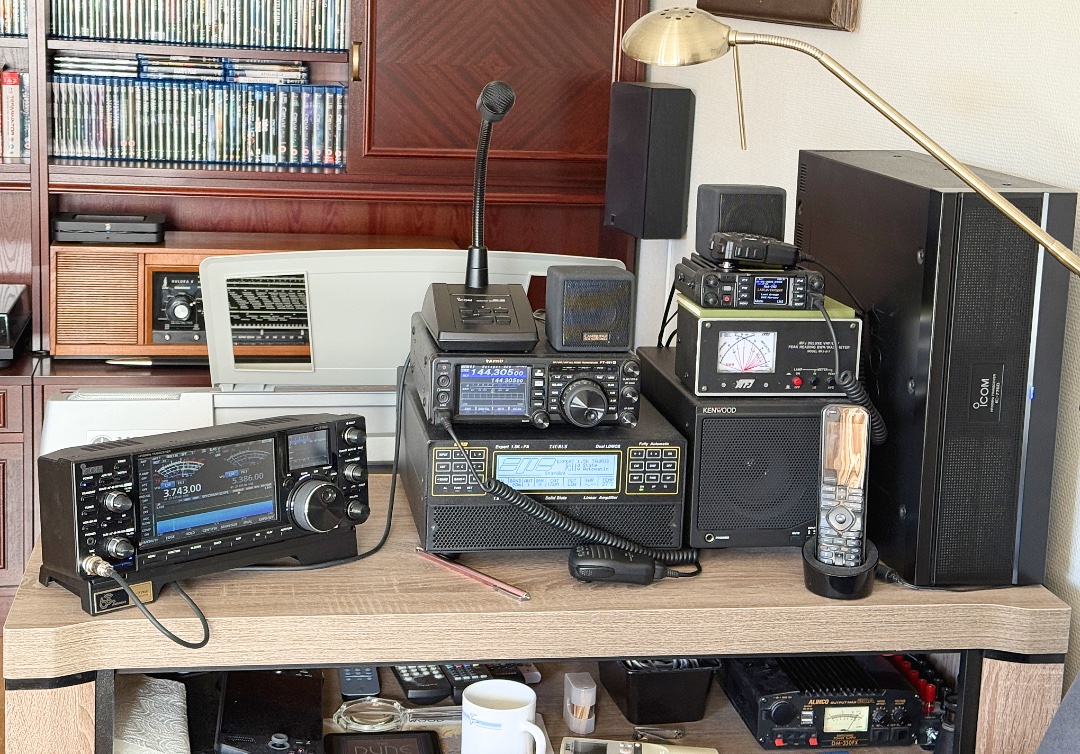

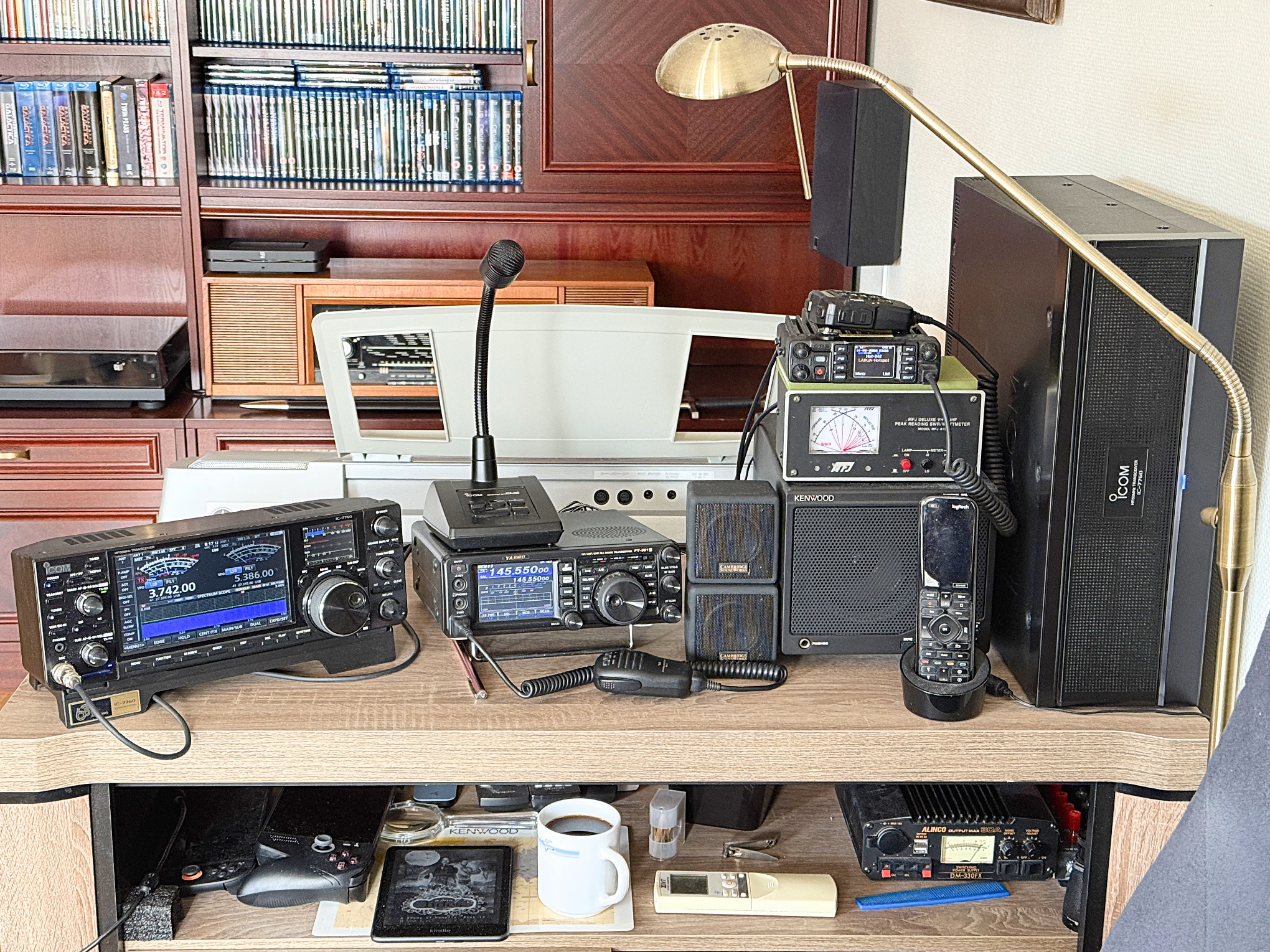

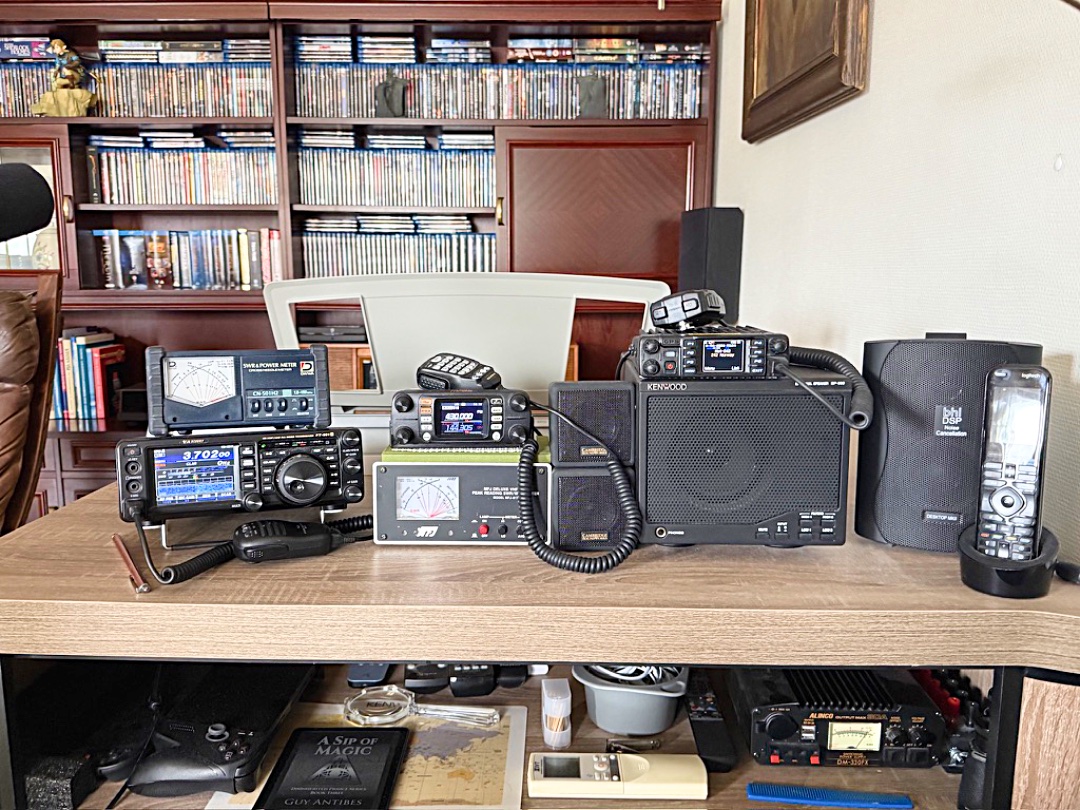

Har fått meg en Icom IC-7610 som ny hovedrigg. Så langt er jeg veldig fornøyd. 7610'n er kjøpt brukt og var 15 måneder gammel da den kom på plass hos meg. Har plassert IC-7300 for bl.a. 4m bruk, på toppen av IC-7610. Jeg har en antenne og rigg vender fra MFJ, MFJ-1700C, som lar deg velge mellom 6 rigger og 6 antenner alt ettersom det passer deg. Her kan du også kople PA  trinn, antennetuner eller SWR-Watt meter i mellom venderen, slik at det funker på alle rigger på alle antenner - GENIALT.

Jeg har også gått til fornyet meg på VHF/UHF fronten. Yaesu FTM-300de er en herlig liten sak, samt at jeg også nå får tilgang til Fusion, noe jeg manglet.
Sommeren ser ut til å bli bra på alle måter :)

Reserve Rigg

 02.04.2019 Oppdatert 05.02.2021

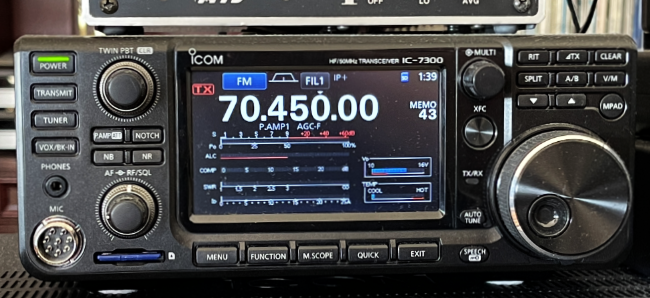

Måtte anskaffe en Icom IC-7300 da IC-9100 har gått QRT med full kortslutning i tuner delen. IC 7300 er en kjekk liten rigg som har det meste. Lett og sette opp for digital bruk og enkel å betjene og svært pålitelig.

Digitale Modes

23.03.2019

Det har vært edel utskiftninger. I 2012 gikk jeg over fra Windows til Mac og bruker i dag MacLoggerDX som loggprogram. Digitale modes kjører jeg via WSJT-X (FT8), fldigi for PSK, RTTY og andre digitale modes. Disse kjøres begge under macOS for Mac. Min Icom IC-9100 er koplet til Macbooken via USB kabel og er koplet opp mot MacloggerDX.

Antennebytte

23.03.2019

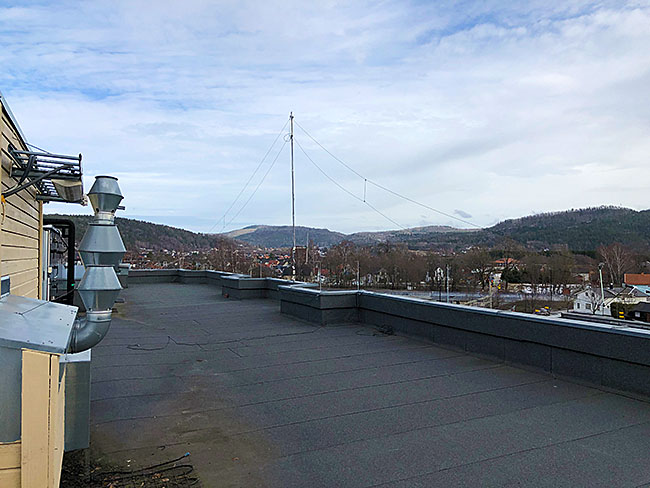

Jeg har nå hentet frem HF'n og byttet ut min W3DZZ antenne med en ICOM Folded Dipole AH-710 som skal være litt snillere mot lokal støy.

Icom AH-710 går på flere band.
Fra 160, 80, 60, 40, 30, 20, 17, 15, 12 til 10 meter.

Frem til jeg nå fikk byttet antennen, kunne jeg bare lytte på grunn av umulige SWR forhold i den defekte antenna jeg hadde oppe. Den var ute av drift når det gjelder sending, fra 15 desember 2012. Morsomt å høre lyden fra HF radioen igjen.

MFJ-949e

07.03.2014

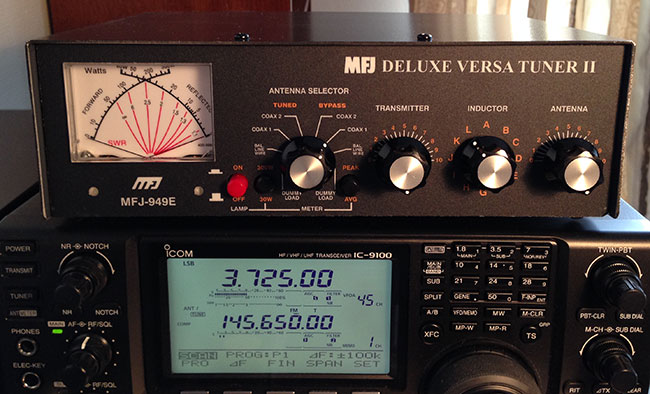

Ofte er det spesielle ting en får en forkjærlighet for. Antennetuneren MFJ-949e er en slik. Jeg har opp i mellom hatt flere slike også den litt enklere modellen MFJ-948, som er uten innebygget dummyload. MFJ-949e var ikke å få kjøpt lokalt i Norge fra noen av de forhandlere jeg fant på nett. Jeg tok derfor et søk på billigste pris på denne på eBay og kjøpte den fra en butikk i New York. De sendte via vanlig post og tuneren ankom uten problemer. Selv med tollgebyr ble denne nesten 1000kr billigere enn jeg har sett den priset her i Norge tidligere.

Kr. 1485,13 betalt via paypal. $247,70 med kurs på kjøpstidspunktet
Kr. 274.- toll (bet. på posten)
-----------------------------------
Kr. 1759,13 tilsammen.

Nå har jeg fått den og nå står den på plass. Jeg elsker det store kryssvisende instrumentet som hele tiden viser effekt og SWR. Jeg har jo innebygget antennetuner i riggen, så jeg kjører MFJ-949e i bypass. Men når jeg tester og kjører annet utstyr uten innebygget tuner, er den kjekk å ha. Vil nevne at jeg har hatt mange av disse to modellene og aldri hatt feil eller problemer av noe slag, med noen av de. Denne gangen kommer jeg ikke til å selge MFJ-949e... ever...

Så er jeg i gang på HF igjen

11.02.2012

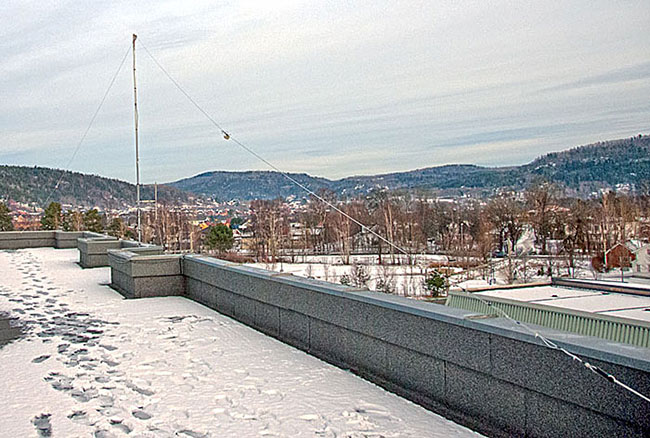

Etter mange år i exil som radioamatør, fikk jeg endelig satt opp en W3DZZ antenne for HF bruk. Brukte vel nesten 3 timer oppe på taket av blokka der jeg bor, hadde planlagt alt til minste detalj og alt gikk etter planen. W3DZZ antenna var den som passet best. Den slooper ned mot sidene og oppsettet er begrenset av omgivelsene på taket, så dette var det beste jeg kunne få til. På toppen av masterørene satte jeg en båtflaggstang av teak med øyeskrue på toppen for feste av senter på antennen. Saget av topp og bunn av flaggstangen og den er konisk, så den var lett og feste på toppen av masterøret. Den gjør nytten sin ved å isolere antennefestet fra metallet i masterørene.

Taket er 33 meter langt og antenna 34 meter, så det ble knapt med plass på endene. Men antenna er kortet inn og er i resonans på 80 og 40 meter (3718 Mhz og 7040 Mhz). Den spiller på alle band utenom 30 meter og går egentlig veldig bra. Den står i lengderetning nord - syd. Det var utrolig herlig å kunne putte antennekabelen in i den nyinnkjøpte riggen (se under) og høre IC-9100 våknet til liv på alle bånd. Rart med det, når en har vært uten HF noen år, en livner liksom til igjen når rommet fylles med lyder fra høytaleren.

Ny HF

11.12.2011

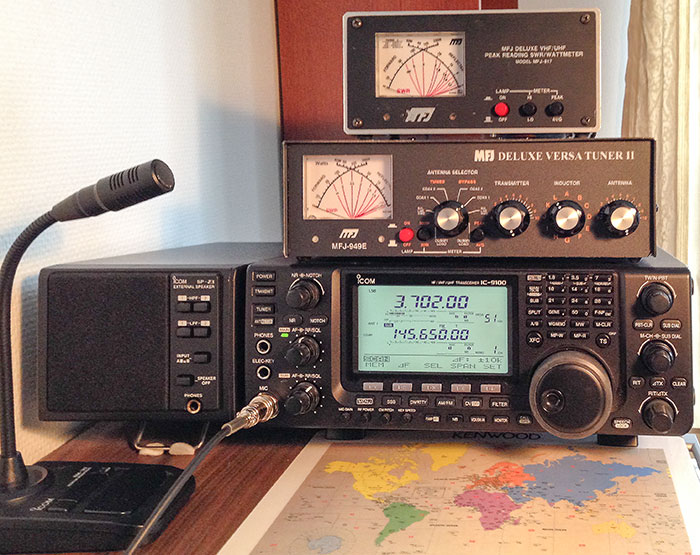

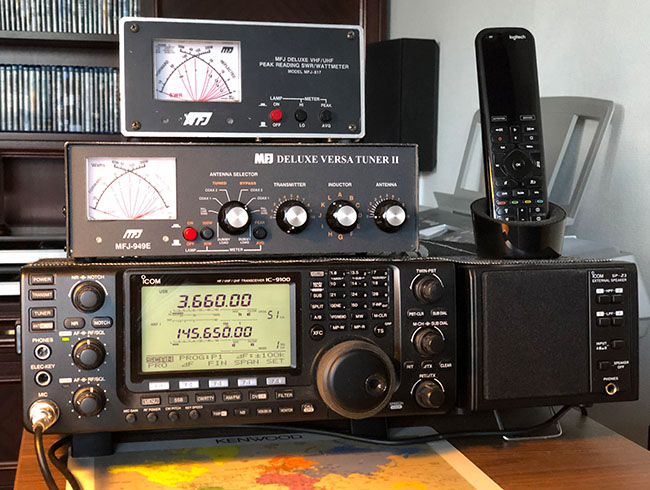

Solgte huset i 2007 og flyttet inn i en leilighet i Porsgrunn sentrum. Etter noen stille år, er jeg igjen aktiv på HF og VHF/UHF. Bruker nå en Icom IC-9100 som lar deg kjøre HF og samtidig lytte på VHF/UHF. IC-9100 har også direkte USB kopling mot PC for lyd fra og til og fjernbetjening for kjøring av digitale modes. Har også satt inn D-STAR modul, 3kHz og 6kHz roofing filtre i riggen, noe som gir kraftig utslag når jeg bruker passband filtrene for å bli kvitt QRM.

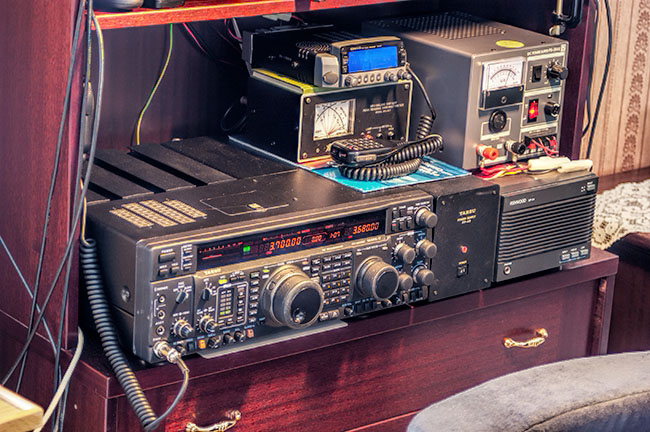

Yaesu FT 1000 Mark V 200W

Tidligere hadde jeg en Yaesu FT 1000 MP Mark V 200W utgaven og til den brukte jeg brukt en Shure 444D. Dette var en rigg jeg kjørte mange gode DX kontakter med.

En meget kapabel rigg med svært gode egenskaper. Brukte også en Astatic D-104 Silver Eagle, som har krystall element og et bedre frekvensområde, samtidig som den ikke plukker opp brum. D-104 gir den en fin modulasjon som passer sammen med de fleste rigger.

LOGic

Har tatt i bruk et nytt loggprogram, LOGic9, er den siste utgaven. Dette er stort sett laget i database programmeringspråket Foxpro og henter data fra Internet eller callbook på CD-Rom, etter at du har lagt inn signaturen. Frekvens, band osv. fyller den inn selv, da den er koplet opp mot riggen. Man har nederst på statuslinja en kontroll for riggen og om man setter musepekeren over frekvensdisplayet, kan en tune riggen med musehjulet.

LOGic9 har også nettverksfunksjon som lar meg ha datafilene på serveren og loggprogrammet installert på både workstation på datarommet og laptoppen i stua hvor jeg har vanligvis sitter og kjører radio. Yaesu FT 1000 Mark V, er koplet direkte opp mot loggen. LOGic9 har også innebygget PSK31 program og menypunkt for import av Norske Radioamatører til den interne databasen. Det er også kopling mot MixW som logger QSO'ene dine direkte for deg.

MixW

MixW er et glimrende program som jobber mot bl.a lydkortet i PC'n din og lar deg kjøre nesten alle digitale mods. Den støtter SSB, AM, FM, CW, BPSK31, QPSK31, FSK31, RTTY, Packet (HF/VHF), Pactor (RX only), AMTOR (FEC), MFSK, Hellschreiber, Throb, Fax (RX only), SSTV og MT63. Programmet er lett å bruke og åpner virkelig for digitale mods på HF.

Du finner beskrivelse i hjelpeteksten i programmet på hvordan du med enkle midler kan lage et grensesnitt (interface) som nøkler riggen. Programmet kan lastes ned her: MixW. For mange nye amatører er MixW den moderne måten og kjøre radio på, men selv foretrekker jeg å prate på gamlemåten.

Pakkeradio

Var aktiv på pakkeradio 24 timer i døgnet og sporadisk APRS. WinPack var favoritten på pakke, fikk etter mye strev også fått registrert TstHWin (TstHost for Windows) og brukte begge programmene. TstHWin kjørte fint sammen med AGW-packet engine via en Ts2Agw.dll fil som binder disse 2 sammen. Programmet er laget som 32 bit og er programmert i C. Som forskjell fra WinPack har TstHWin en mer avansert mailbox funksjon.

Denne lar brukerne se og lese bulletiner av diverse slag. Man kan også laste ned alle meldinger fra den lokale BBS og la disse være tilgjengelige for brukerne i mailboxen. Fordelen med AGW-packet engine er at denne automatisk regulerer parametrene etter trafikken. Men favoritten var absolutt WinPack. Må for ordens skyld nevne at jeg for tiden ikke lenger aktiv på pakkeradio. Internet har nok tatt over her også for meg.

WinPack brukere - Oppsett av WinPack

Jeg brukte G4IDE's WinPack sammen med AEA PK-900, da jeg var aktiv på pakkeradio. Dette var et meget bra program som jobber mot FBB og hentet bulletiner og personlige meldinger automatisk. Hvis du ville kople deg opp mot flere å samme tid er AGW-Packet engine en utmerket løsning som gir deg 32-bits å kommunikasjons mot com-porten. Dette gav deg mulighet til å connecte flere samtidig. trykk på linken og last ned fila agwpe.zip.

Når du installerer for første gang lages en katalog (mappe) med navn SCRIPT her finnes 2 meget viktige filer: Startup.txt og Exit.txt.

Eksempel på Startup.txt.

Som dere ser er noen av kommandoene doble skilt med en "/", det er fordi TNC'n min, en AEA-Pk900, har 2 porter som kan kjøres samtidig. Mange TNC'r trenger bare enkle kommandoer og dere fjerner da den første da den der for HF-porten.

Nå må det vel sies at AEA PK900 står lagret i et skap og er ikke lenger i bruk. Pakkeradio er for meg nå blitt historie, og det er det vel også blitt for de fleste andre. Men det var morsomt og fasinerende når det var i bruk. Dette var stort sett før internett, facebook og andre sosiale medier tok over.

TITLE PK900 startup parameter

SEND |A
SEND MON 0/0
SEND EXPERT ON
SEND MYGATE LA1XJA-9
SEND MYCALL LA1XJA/LA1XJA
SEND MYALIAS LA1XJA-8/LA1XJA-8
SEND XGateway OFF
SEND USERS 10/10
SEND GUSERS 3
SEND ECHO ON
SEND MDIGI OFF
SEND DIGI OFF/ON
SEND BEACON E 0/E 100
SEND BTEXT << LA1XJA QRV med $VERSION og Node LA1XJA-9 Powered by Windows >> SEND NEWMODE ON
SEND NOMODE OFF
SEND 3Rdparty on
SEND DAYTIME $YY$MM$DD$HH$NN$SS
SEND DCDCONN ON
SEND 8BITCONV ON
SEND AWlen 8
SEND CHS $00
SEND CFrom ALL/ALL
SEND CONOK ON/ON
SEND CONM CONV
SEND CONSTAMP ON
SEND CPAC ON
SEND CMSG ON/ON
SEND DCDCONN ON/ON
SEND HEADERLN ON
SEND ILfpack ON
SEND MFILTER $7C
SEND MFrom ALL/ALL
SEND MAILDROP OFF
SEND MAXFRAME 4/4
SEND MPROTO ON/ON
SEND MXMIT ON
SEND PAClen 255/255
SEND UBIT 1 ON
SEND UBIT 5 OFF
SEND UBIT 14 ON
SEND UBIT 19 ON
SEND Unproto CQ/LA1G
SEND CTEXT << Velkommen til $VERSION skriv "/HELP" for hjelp >>
SEND mon 0/6
SEND mdigi on
SEND MDMON ON
SEND ECHO OFF


Eksempel på Exit.txt fil:

SEND ECHO ON
waitfor cmd:
SEND MON 0/0
waitfor cmd:
SEND MDMON OFF
waitfor cmd:
SEND MCON 0/0
waitfor cmd:
SEND MDIGI OFF
waitfor cmd:
SEND BEACON E 0/e 100
waitfor cmd:
SEND BTEXT << LA1XJA, QRV med Pk 900 Mailbox og Node LA1XJA-9 >>
waitfor cmd:
SEND CTEXT LA1XJA's << AEA PK-900 >> MAILBOX Skriv "H" for hjelp.
waitfor cmd:
SEND CONOK ON waitfor cmd: SEND CP OFF
waitfor cmd:
SEND UBIT 5 OFF
waitfor cmd:
SEND CHS $7C
waitfor cmd:
SEND CFROM ALL/ALL
waitfor cmd:
SEND CMSG OFF/ON
waitfor cmd:
SEND Unproto CQ/CQ
waitfor cmd:
SEND MCON 0/0
waitfor cmd:
SEND MAILDROP ON
waitfor cmd:
SEND MYCALL LA1XJA/LA1XJA
waitfor cmd:

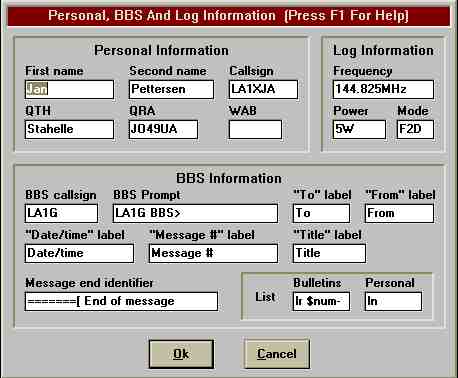

Eksempel å meny oppsett under Options -- Personal/BBS Info

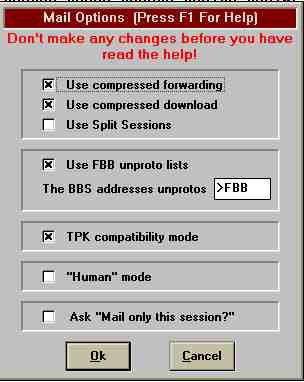

Til slutt Mail menyen (WinPack topp) velg så Mail Options:
